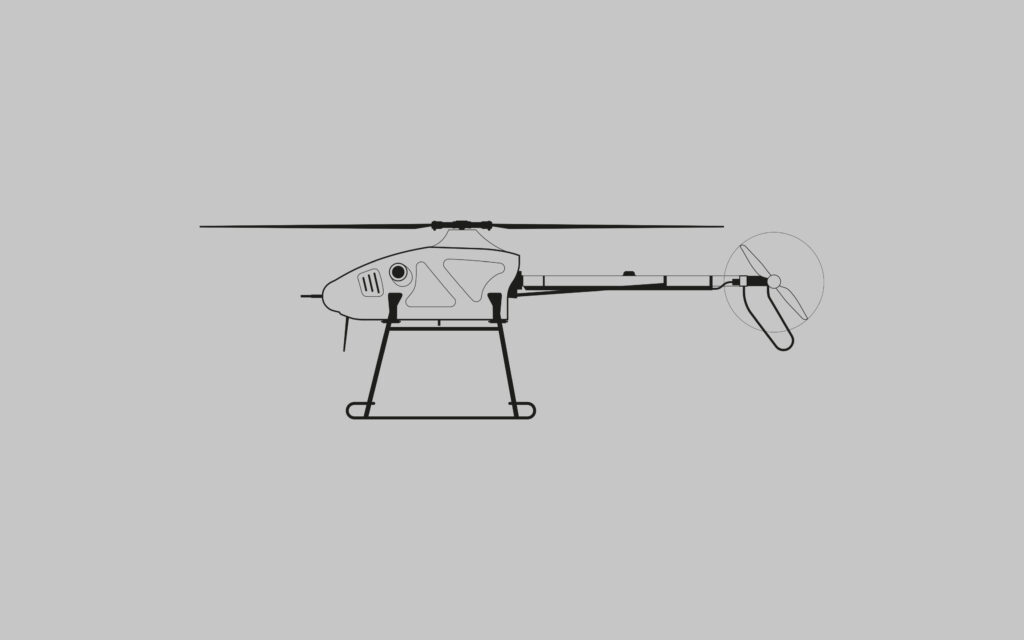

БАС Вертолётного типа
ВТ-170
БПЛА-вертолёт это стабильность в воздухе
БАС ВТ-170 предназначен для выполнения полётов БПЛА по заданному маршруту для мо- ниторинга объектов, находя- щихся на земной (водной) по- верхности при помощи ЦН.
Управление БЛА производится САУ. Создание плана полёта, его загрузку в автопилот САУ, кон- троль полёта и оперативное из- менение параметров полёта осу- ществляется НСУ. В качестве ЦН используется двухосный кардан- ный подвес с видеокамерами в видимом и инфракрасном диапа- зоне с лазерным дальномером.
СНО и ЗИП обеспечивают выпол- нение всех видов подготовок к применению, технического обслу- живания и текущего ремонта.
Основные характеристики БАС ВТ-170
Время полёта, мин. …………………………………………………………………………………………………………. 300
Радиус действия канала управления, км ……………………………………………………………….. 50
Крейсерская истинная воздушная скорость, км/ч (м/с) …………………………………. 43
Рабочая высота полёта, м …………………………………………………………………………………………….. 300
Максимальная взлётная масса, не более, кг ………………………………………………………… 42
Максимальная скорость ветра у земли, м/с …………………………………………………………… 10
Масса автоматического наземного комплекса, кг ……………………………………………….. 5
Средний расход топлива, л/ч ……………………………………………………………………………………….. 2,5
Требования к площадке взлёта и посадки
Эксплуатация БЛА осуществляется с подготовленной взлётно-посадочной пло- щадки размером не менее 15х15 м. Перепад высот на посадочной площадке не должен превышать 5 см на 1 м расстояния. На площадке не должны присутство- вать строения, крупные камни , кустарники. Не допускается наличие острых, вер- тикально расположенных предметов (колья, обломанные ветви кустарника и т.п.). На посадочной площадке не допускается наличие луж. Высота травы должна быть не более 10 см.
В направлении взлёта и посадки не должны находиться препятствия высотой 30 м (деревья, строения, вышки) на расстоянии не менее 100 м.
